ER パワーユニット シリーズ   直接配線電源取り出し 装着法 (接続法)

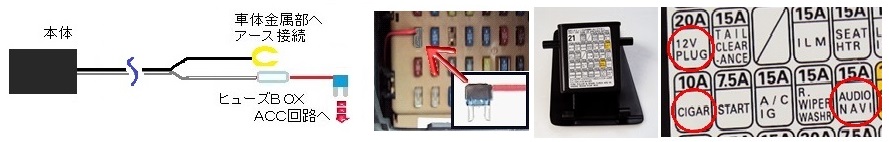

@ ヒューズBOXから電源取り出し(標準の接続法)

                                写真右端に示す PLUG...  CIGER... AUDIO などの回路のヒューズを差し替え
                                黒色のアース線を車輛金属部のボルト(ナット)を緩めて差込み アース線を固定します

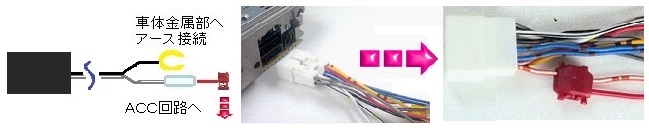

  Aオーディオ / シガープラグ配線から
    電源取出し

  ※車輛ACC回路の配線を見付け出せる
    場合の接続法です

        オーディオ機器 / シガープラグの配線から割り込みタップにてACC電源を取り出します

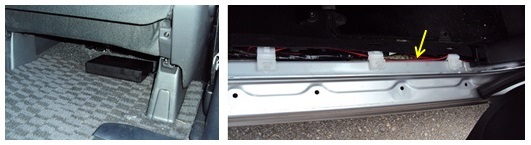

  《 ER-Z 直接配線基本 装着 》
  ユニット本体は前席シートの下部のカーペットにマジックテープで
  貼付け 配線は切欠き穴からカーペット下に引きおろし
  車輛ハーネスに沿ってヒューズBOXの位置まで引き込みます

  電源の取出しは上記@の要領で室内ヒューズBOXのACC回路の
  ヒューズをリード線付ヒューズに差し替えて取り出します
